旋转式滗水器

一、产品介绍

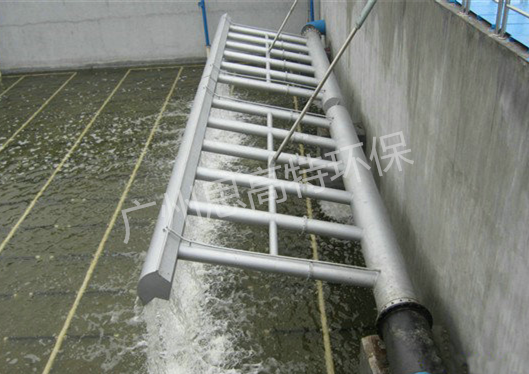

旋转式滗水器是SBR法、CASS法、ICEAS法等污水处理工艺中最常用的关键机械设备，它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面排出，而表面的浮渣被有效地截留在反应池内。

二、工作原理

螺杆旋转式滗水器主要是由滗水装置、电控箱、传动装置、机架、连杆缸筒、堰槽组件、浮筒组件、出水组件、回转支承、行程控制、底座等部分构成。ST-LXB螺杆旋转式滗水器由连杆缸筒把水下部分与执行机构连接起来，当需要排水时，中央系统给出信号，指令点击驱动螺杆旋转，螺母向下运动，通过连杆缸筒推动集水堰槽随水平管的转动下降，完成定量滗水，排出的上清液由排水管排出；当滗水结束后，可由接近开关给出信号，电机反转，牵引集水堰槽上移，回到预置位置，等待下一个循环。螺杆螺母机构采用带自锁机构设计，以免在断电的情况下螺母下移，影响整个过程程序运行。

三、产品特点

1、智能滗水，越接近污泥，滗水速度越慢，出水水质越好。

2、设有双层限位开关和安全警报装置，保证设备具有较大的安全性。

3、适应性强：通过设定内部参数和调整变频器相关参数，即可相应改变滗水器的移动方向和移动范围，适应不同水质的水量要求。

4、行程控制机构全部置于防护罩内，不受风雨的侵蚀。

5、密封旋转接头，转动灵活，密封性好，不用排水即可更换密封圈。

6、电动接头简单，易于拆卸和维修。

7、设置手动、全自动、上位机控制等方式，便于操作管理。

8、水下部件全部采用不锈钢，不需养护，驱动和控制设备维修方便。

9、整个滗水器具有稳定的支架，可以承受工作时遇到的各种压力。

10、滗水器采用分体结构，便于运输和安装。

11、结构精巧，外形美观，节省安装空间。

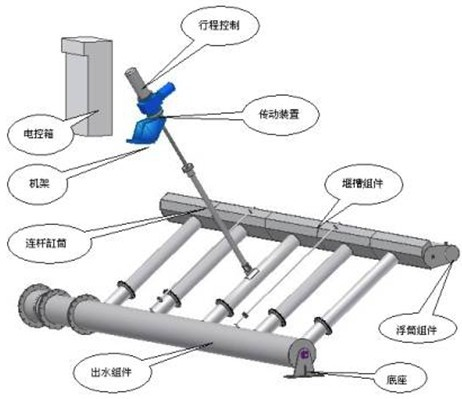

四、设备结构示意图

五、订货须知

订货时需注明所购产品尺寸、数量等。
